メタルマスク
アディティブメタル

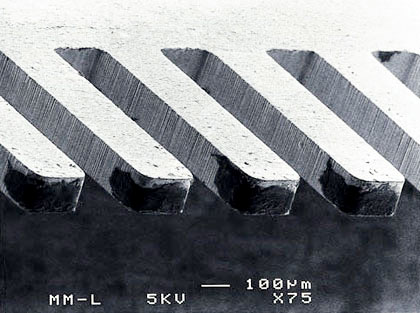

メタルマスク開口部拡大図
アディティブメタルマスクは、0.4mmピッチのQFPやBGA、CSP及び0603のチップなどの高密度実装に対応できる優れた印刷性を実現します。
特長
サイドエッチがなく、開口部壁面の平滑性にすぐれているため、はんだペーストの抜け性が良好です
任意の板厚指定が可能です
仕様
最大メタルサイズ 520×550 mm
板  厚 50μm〜200μm(10μm単位)
開口寸法精度 板厚の10%以下
板厚寸法精度 板厚の5%以下
