メタルマスク
高品位レーザーメタル
レーザー加工+電解研磨処理

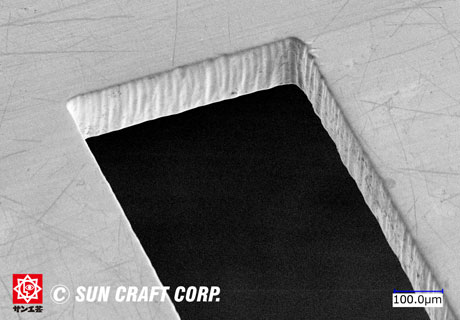

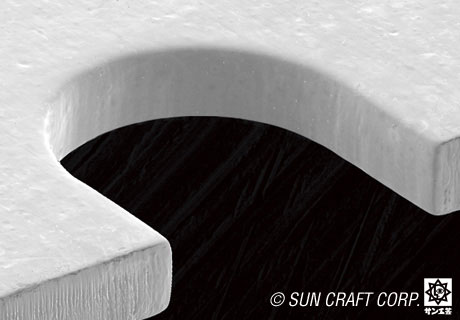

高品位レーザーメタル SEM
低価格、短納期でありながら優れた印刷性により、不良率の少ない確実な部品実装を実現します。高品位レーザーメタルマスクは、従来のレーザメタルマスクに電解研磨を施し、ピッチ幅0.4mmのファインピッチQFPやBGA、CSP、および0402チップなどの高密度実装に対応したメタルマスクです。鉛フリーはんだ使用の際も、優れた抜け性能で確実なはんだ印刷を可能にします。
特長
電解研磨処理による開口部壁面の平滑化により、優れたはんだ抜け性能を実現します
アディティブメタルに比べて、低価格、短納期です
開口精度に優れ、パターン孔が均一に仕上がります
仕様
板  厚 80μm〜200μm(10μm単位)
*190μmは除く
*80μm以下は応相談
開口寸法精度 ±10μm以下
板厚寸法精度 板厚の5%以下
