メタルマスク
テーパー付 エッチングメタル

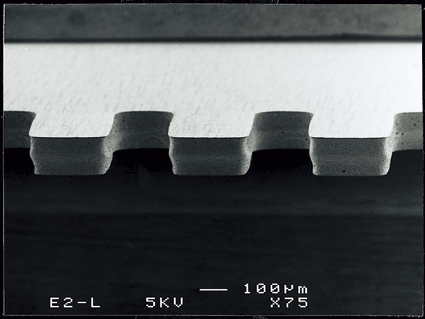

メタルマスク開口部拡大図
テーパー付 エッチングメタルマスク:PAT.P5-338108
エッチングの際に出来る孔の中心部分の突起により、クリームはんだの透過が悪くなる事がエッチングメタルマスクの欠点でした。サン工芸のテーパー付エッチングメタルマスクは、スキージ面側に対して印刷面側の開口部を大きくとりテーパーを設けています。従来のエッチングメタルに比べ、はんだの抜けが良くなり印刷性が向上しています。
特長
従来のエッチングメタルに比べて、クリームはんだの抜けが良く印刷性が向上
豊富な経験と知識で様々な条件に対応致します
仕様
最大メタルサイズ 500×600 mm
板  厚 50μm〜200μm(10μm単位)
開口寸法精度 板厚の12%以下
板厚寸法精度 板厚の5%以下
