メタルマスク
高精度レーザーメタル

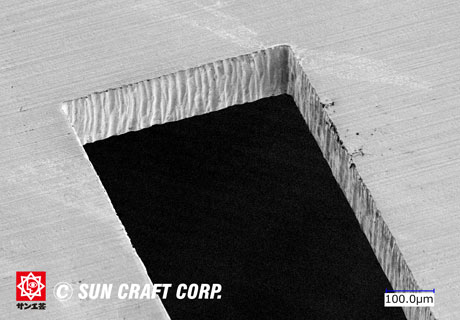

UHレーザーメタル SEM
UHレーザーメタルマスクは、最新の半導体ファイバーレーザー加工機を用いたメタルマスクです。開口断面形状が滑らかで、レーザー加工時の熱歪みも大幅に抑えられております。標準レーザーメタルマスクに比べ、ハンダの抜け性能が飛躍的に向上しています。0.4mmピッチのQFPやBGA、CSP、および1005のチップなどの高密度実装にも作業性の良い安定した高精印刷を実現します。
特長
ピッチ精度、開口精度が優れています
開口断面が滑らかで、従来のレーザーメタルマスクに比べ、はんだペーストの抜け性が格段に向上しました
開口精度に優れ、パターン孔が均一に仕上がります
従来のレーザー加工に比べ発熱量が少ないので、熱歪みによる影響が大幅に抑えられます
仕様
板  厚 80μm〜200μm(10μm単位)
*190μmは除く
*80μm以下は応相談
開口寸法精度 ±10μm以下
板厚寸法精度 板厚の5%以下
