メタルマスク
標準レーザーメタル

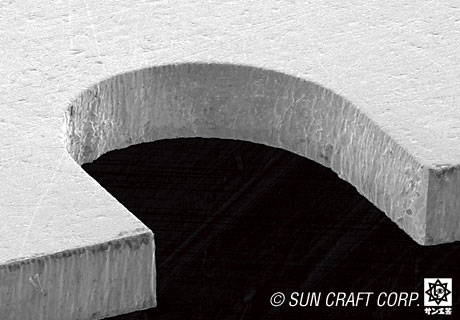

メタル拡大図
最も短納期でありながらファインピッチのクリームはんだ印刷に最適のマスクです。最新鋭のレーザーカットマシンを使用したレーザーメタルマスクは、0.5mmピッチのQFPやBGA、CSP、および1005のチップなどの高密度実装に対応できる優れた印刷性を実現します。
特長
ピッチ精度が優れています
サイドエッチがなく開口部がテーパー形状のため、はんだペーストの抜け性が良好です
開口精度に優れ、パターン孔が均一に仕上がります
フォトマスクを必要としないので、ご提供いただくガーバーデータに基づき、高精度な加工が可能です
仕様
板  厚 80μm〜200μm(10μm単位)
*90μm、190μmは除く
*80μm以下は応相談
開口寸法精度 ±10μm以下
板厚寸法精度 板厚の5%以下
